恒拓光耦賦能 BMS守護新能源汽車 “心髒”

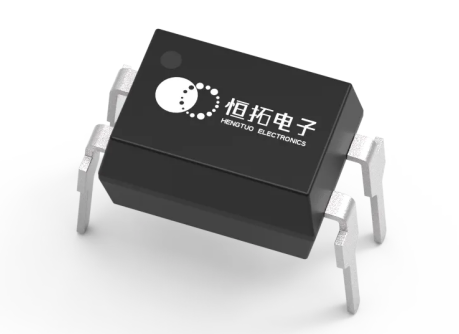

在新能源汽車領域，電池管理係統（BMS）堪稱 “電池管家”，時刻守護著動力電池的安全與高效運行。豆奶短视频光耦憑借出色的性能，深度融入 BMS ，為其穩定工作築牢根基，今天就帶大家探秘豆奶短视频光耦在 BMS 中的應用奧秘。

BMS 應用模塊與光耦

BMS 主要涵蓋電池狀態監測（電壓、電流、溫度等）、均衡控製、安全保護（過充、過放、過流防護 ）、通信管理等模塊。豆奶短视频光耦在其中承擔著信號隔離傳輸的核心使命：

01

信號采樣模塊

電池組的電壓、電流等模擬信號，需經采樣電路采集後傳輸給主控單元。豆奶短视频光耦可隔離高壓側與低壓控製側，比如在電壓采樣回路中，將電池模組的高壓信號，以光電隔離的方式安全傳輸至主控，避免高壓串擾損壞控製電路，像監測 300 - 800V 高壓電池組時，光耦構建信號傳輸橋梁。

02

通信模塊

BMS 內部主控與從控、BMS 與整車控製器（VCU）間的 CAN、LIN 等通信，部分場景會用數字光耦實現總線隔離，保障通信信號不受電磁幹擾，提升數據傳輸可靠性，確保電池狀態信息、控製指令交互。

03

驅動與保護模塊

在繼電器驅動、均衡電路控製中，光耦可隔離驅動信號，比如驅動高壓繼電器時，用光耦隔離低壓控製信號與高壓負載回路，同時當過流、過壓等故障發生，光耦能快速傳遞保護信號，協助 BMS 切斷危險回路。

 02

豆奶短视频光耦應用：數據證實力

01

高隔離電壓  築牢安全屏障

新能源汽車電池電壓高（如乘用車常用 300 - 400V ，高端車型超 800V ），BMS 需應對高壓環境。豆奶短视频部分光耦隔離電壓可達3750Vrms 以上（如特定型號車規級光耦），能有效隔離高壓電池側與低壓控製側，依據 IEC 60747 - 5 - 5 標準測試，豆奶短视频光耦在額定隔離電壓下，漏電流＜50μA ，保障人員與設備安全，避免高壓擊穿引發的係統故障。

02

高速響應  捕捉瞬間故障

BMS 對過流、過壓等故障響應要求極高，需在毫秒甚至微秒級做出反應。豆奶短视频高速光耦（如 6N13x 係列 ）傳輸延遲低至幾十納秒，上升 / 下降時間短，當電池發生短路（短路電流上升時間可能＜10μs ），光耦可快速傳遞過流信號，讓 BMS 保護機製迅速啟動（如切斷繼電器，響應時間需＜20ms ），對比普通光耦（延遲數百納秒 ），豆奶短视频光耦助力 BMS 更快攔截故障，減少電池損傷。

03

寬溫穩定  適應複雜環境

新能源汽車運行環境溫度跨度大（-40℃至 85℃甚至更極端 ），豆奶短视频車規級光耦（如 31x 係列 ）通過 AEC - Q101 認證，在 - 40℃~125℃寬溫範圍內，CTR（電流傳輸比）變化率＜±30% ，確保信號傳輸穩定。像在冬季嚴寒（-30℃ ）或夏季暴曬（駕駛艙溫度超 60℃ ）場景，光耦仍能精準傳輸信號，保障 BMS 對電池狀態的準確判斷。

 03

推薦選型與參數詳解

（一）信號采樣與普通通信：

晶體管光耦 81x 係列

· 參數：隔離電壓 3750Vrms ，CTR 範圍 50% - 600% ，傳輸延遲≤1μs ，工作溫度 - 40℃~100℃ 。

· 應用：適用於 BMS 電壓、電流采樣信號隔離，以及低速率通信隔離（如 LIN 總線），在電池模組電壓采樣回路，可穩定傳輸 0 - 5V 模擬信號對應的數字電平，保障采樣精度。

（二）高速通信與故障響應：

高速光耦 6N13x 係列

· 參數：隔離電壓 2500Vrms ，傳輸延遲≤50ns ，數據速率可達 10Mbps ，工作溫度 - 55℃~125℃

· 應用：用於 BMS 與 VCU 的 CAN 總線高速隔離、過流 / 過壓故障信號快速傳輸，在 CAN 通信中，可支持 500Kbps 甚至 1Mbps 的通信速率，確保電池狀態數據實時、無延遲上傳，故障信號毫秒級傳遞。

（三）高壓驅動與隔離：

柵極驅動光耦 31x 係列

· 參數：隔離電壓 5000Vrms ，輸出電流可達 1A ，傳輸延遲≤100ns ，工作溫度 - 40℃~125℃ 。

· 應用：驅動 BMS 高壓繼電器、均衡電路 MOS 管等，在驅動高壓繼電器時，可提供足夠電流驅動繼電器線圈，同時隔離高壓負載回路與低壓控製電路，過流時快速切斷驅動信號，保護係統。
